A Konektore elektrikorako 12 pin alanbre zigiluapin anitzeko konektore elektrikoen sistemetan hari banakako sarrera-puntuak babesteko diseinatutako doitasun-zigilatzeko osagaia da. Kable bakoitzaren inguruan zigilu estua sortuz, ura, hautsa, olioa, produktu kimikoak eta bestelako kutsatzaileak terminal sentikoretara iristeko arriskua murrizten laguntzen du. Artikulu honek ingeniariek eta erosleek 12 pin alanbre zigilatzeko irtenbide bat zehazten dutenean ulertu behar dituzten egitura, materialak, funtzioak, hautaketa irizpideak, instalazioaren gogoetak, aplikazio arruntak eta erosketa-faktoreak azaltzen ditu.
Aurkibidea
- Zer da konektore elektrikorako 12 pin alanbre zigilua?
- Nola egituratzen da 12 pin alanbre zigilua?
- Zer egiten du 12 pin alanbre zigiluak?
- Zein material erabili ohi dira?
- Zer kontuan hartu behar da bat aukeratzerakoan?
- Non erabiltzen dira 12 pin alanbre zigiluak?
- Nola instalatu behar da alanbre zigilu bat?
- Gaizki aukeratutako zigilu batek zer arazo sor ditzake?
- Nola hobetzen du fabrikazio pertsonalizatuak konektoreen zigilatzea?
- Zer galdetu behar diote erosleek alanbre zigiluen fabrikatzaile bati?
- Maiz egiten diren galderak
- Azken Gogoetak
Zer da konektore elektrikorako 12 pin alanbre zigilua?

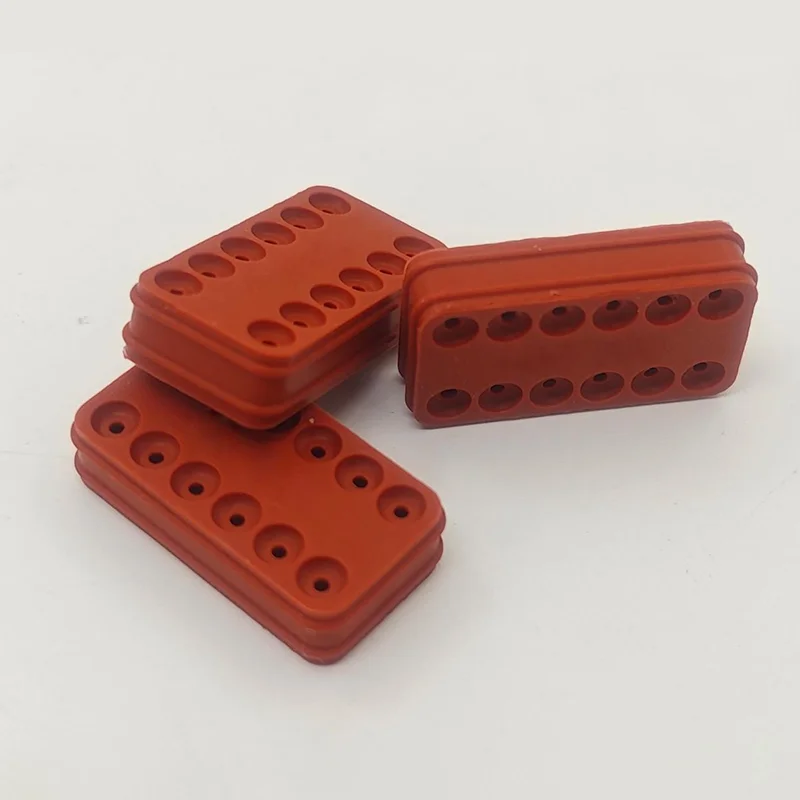

A Konektore elektrikorako 12 pin alanbre zigiluahamabi konexio posizio indibidual dituen konektore elektriko baterako diseinatutako zigilatzeko osagaia da. Bere helburu nagusia konektorearen karkasa hariak pasatzen diren eremua zigilatzea da, nahi ez diren substantziak barne terminaletara iristen ez daitezen lagunduz.
Konektoreen karkasa bera ez bezala, alanbre-zigilua normalean osagai elastomero txiki samarra da. Bere errendimendua dimentsioko zehaztasunaren, materialaren ezaugarrien, hariaren diametroaren bateragarritasunaren, konpresioaren eta konektorearen barrunbearen geometriaren araberakoa da.
Aplikazio praktikoetan, zigiluak konektoreen karkasarekin, terminalekin, hariekin, blokeo-mekanismoekin eta beste zigilatzeko elementuekin batera funtzionatzen du. Beraz, zigilatzeko sistema oso bat ezin da gomazko osagaiak bakarrik ebaluatu. Hari-zigiluak konektorearen diseinuarekin eta kableen neurriekin bat etorri behar du.
Pin anitzeko sistema elektrikoetarako, hari-puntu bakoitza zigilatzea bereziki garrantzitsua da, kable baten inguruan irekidura txiki bat hezetasuna, hautsa, olioa edo beste kutsatzaile batzuen sarrera-bide bihur daitekeelako. Denborarekin, kutsadurak korrosioa, errendimendu elektriko ezegonkorra, isolamendu arazoak edo osagaien porrota goiztiarra eragin dezake.
Gakoa:12 pin alanbre zigilua ez da gomazko eraztun bat besterik ez. Zehaztasun-zigilatzeko osagaia da, konektorearen karkasarekin eta alanbrearekin batera lan egin behar duena ingurumen-hesi fidagarria sortzeko.
Nola egituratzen da 12 pin alanbre zigilua?
12 pin konektoreen zigilatzeko irtenbide tipiko batek zigilatzeko eremu anitz izan ditzake alanbre-barrunbe indibidualei dagozkienak. Konektorearen diseinuaren arabera, zigilua alanbrezko zigilu indibidual gisa fabrika daiteke, barrunbe anitzeko zigilatzeko osagai gisa edo beste konfigurazio espezializatu batean.
Zigilatzeko eremua normalean elastomeroaren eta inguruko konektoreen osagaien arteko interferentzia kontrolatuan oinarritzen da. Alanbrea behar bezala sartzen denean, zigilatzeko ezpaina edo zigilatzeko gainazala alanbre-jakinaren inguruan konprimitzen da, konektorearen barrunbean ondo kokatuta geratzen den bitartean.
Egitura-faktore garrantzitsuenak hauek izan ohi dira:
- Barruko diametroa:Hari edo kablearen diametroarekin bat etorri behar da.
- Kanpoko diametroa:Konektorearen barrunbean egokitu behar da gehiegi deformatu gabe.
- Ezpainak zigilatzea:Eman kontaktu kontrolatua alanbrearen gainazalean.
- Atxikipen ezaugarriak:Lagundu zigilua behar bezala kokatuta mantentzen muntatzean.
- Materialaren lodiera:Konpresioa, malgutasuna eta epe luzerako zigilatzeko portaera eragiten du.
- Geometria orokorra:Konektorearen karkasa eta terminalaren konfigurazioarekin bat egin behar du.
Dimentsio-desbideratze txikiek zigilatzeko errendimenduan eragina izan dezaketenez, doitasun-moldeaketa eta kalitate-kontrol koherentea garrantzitsuak dira ekoizpen-aplikazioetarako.
Zer egiten du 12 pin alanbre zigiluak?
Funtzio nagusia hariaren sarrera puntuaren inguruan ingurumen-hesi bat sortzea da. Hala ere, bere balio praktikoa iragazgaizte soiletik haratago zabaltzen da.
| Funtzioa | Helburua | Onura tipikoa |
|---|---|---|
| Hezetasunaren babesa | Hari-zuloetatik ura sartzea mugatzen du | Hezetasunarekin lotutako arazo elektrikoak murrizten ditu |
| Hautsaren babesa | Partikulen kutsadura mugatzen du | Konektoreen barrunbe garbiagoak mantentzen laguntzen du |
| Kutsatzaileen erresistentzia | Hautatutako ingurumen-kutsatzaileen aurkako hesi bat eskaintzen du | Konektoreen iraunkortasuna hobetzen du |
| Hari interfazearen zigilatzea | Zigiluaren eta alanbre-jaka arteko kontaktua mantentzen du | Ingurumenaren babes koherentea onartzen du |
| Bibrazio euskarria | Mugimendu mekanikoan zigilatzeko kontaktua mantentzen du | Bibrazioak eragindako ihesak murrizten laguntzen du |
| Tenperatura erresistentzia | Zigilatzeko propietateak mantentzen ditu zehaztutako tenperatura tartean | Ingurune zorrotzetan funtzionatzea onartzen du |
Benetako babes-maila konektore-sistema osoaren araberakoa da, etxebizitzen diseinua, estaldura-egoera, alanbrearen dimentsioak, zigilu-materiala, muntaia-kalitatea eta proba-baldintzak barne. Beraz, zigilu bat ez da inoiz zehaztu behar bere konektore-sistematik independenteki.
Zein material erabili ohi dira?
Materialen hautaketa erabaki garrantzitsuenetako bat da alanbre zigilu bat garatzeko edo erostean. Ingurune elektriko ezberdinek zigilatzeko osagaiak tenperatura, hezetasuna, olioak, produktu kimikoak, bibrazioak eta esfortzu mekanikoaren konbinazio desberdinetara jartzen dituzte.
| Material Mota | Ezaugarri Tipikoak | Aplikazio potentzialak |
|---|---|---|
| Silikonazko kautxua | Tenperatura-errendimendu malgua eta ona, zigilatzeko aplikazio elektriko askotarako egokia | Automobilgintza, sentsoreak, konektore elektrikoak |
| EPDM | Eguraldi ona eta ingurumenarekiko erresistentzia ona | Kanpoko eta automobilgintzako aplikazioak |
| NBR | Baliagarria olio eta petrolio-substantzia batzuen aurrean erresistentzia behar den tokietan | Industria eta automobilgintza inguruneak |
| FKM | Erresistentzia kimiko eta tenperatura altua ingurune zorrotzetarako | Automobilgintzako eta industriako sistema espezializatuak |
Silikonazko kautxua sarritan hartzen da konektore elektrikoen zigilatzeko, bere malgutasunari esker, alanbre-jakinen inguruan moldatzen baita tenperatura-aldaketetan zigilatzeko kontaktua mantenduz. Hala ere, material zuzena beti hautatu behar da benetako ingurune eragilearen arabera, gehien erabiltzen den aukera aukeratu beharrean.
Materiala aukeratzeko aholkua:Ebaluatu tenperatura, esposizio kimikoa, konpresioaren portaera, alanbre-jaka bateragarritasuna, espero den zerbitzu-bizitza eta ingurumen-baldintzak elkarrekin gomazko konposatua baieztatu aurretik.
Zer kontuan hartu behar da bat aukeratzerakoan?
12 pin alanbre zigilua aukeratzeak konektoreen posizio kopurua bat etortzea baino gehiago dakar. Erosleek eta ingeniariek dimentsio- eta ingurumen-eskakizun osoak baieztatu behar dituzte ekoizpen-eskaera bat egin aurretik.
-
Hariaren diametroa
Egiaztatu alanbrearen isolamenduaren kanpoko benetako diametroa. Diametro nabarmen desberdin baterako diseinatutako zigilu batek konpresio nahikoa ez izatea edo muntaketa-indar gehiegizkoa sor dezake. -
Konektorearen barrunbearen neurriak
Zigiluaren kanpoko geometriak konektorearen barrunbearekin bat etorri behar du. -
Gomazko materiala
Hautatu konposatua tenperatura, hezetasuna, produktu kimikoak, olioak, UV esposizioa eta beste ingurumen-faktore batzuen arabera. -
Gogortasuna
Gomaren gogortasunak txertatzeko indarrari, konpresioari, malgutasunari eta zigilatzeko kontaktua eragiten du. -
Tenperatura tartea
Espero diren gutxieneko eta gehienezko funtzionamendu-tenperaturak zehaztu behar dira materiala onartu aurretik. -
Ingurumena babesteko eskakizuna
Zehaztu behar den ingurumen-babeserako maila konektore-multzo osoarentzat. -
Muntaketa prozesua
Eskuzko txertatzeak, arnesen muntaketa automatizatuak, terminalen ozkurdurak eta konektoreak elkartzeak baldintza desberdinak ezarri ditzakete zigiluari. -
Ekoizpen bolumena
Bolumen handiko proiektuek erreminta dedikatua eta moldaketa prozesu optimizatuak justifikatu ditzakete, eta bolumen txikiko aplikazioek garapen estrategia desberdinak behar ditzakete.
Non erabiltzen dira 12 pin alanbre zigiluak?
12 pin zigilatzeko konfigurazioa erabil daiteke zirkuitu elektriko anitz konektore batetik igaro behar duten lekuetan, ingurumena babestea mantenduz.
- Automobilgintzako kable-arnesak:Motor-konpartimentuak, karrozeriaren elektronika, argiztapen-sistemak, sentsoreak, kontrol-moduluak eta ibilgailuen beste sistema elektrikoak.
- Ibilgailu elektrikoak:Hautatutako tentsio baxuko interfaze elektrikoak, sentsoreak, kontrol-sistemak eta ekipo elektriko osagarriak.
- Ekipamendu industrialak:Makineria, automatizazio-sistemak, kontrol-armairuak, sentsoreak, motorrak eta ekipo mugikorrak.
- Nekazaritzako makineria:Lokatza, euri, hauts, bibrazio eta tenperatura-aldaketen eraginpean dauden ekipoak.
- Eraikuntzako makineria:Kanpoko ingurune zorrotzetan konexio elektriko iraunkorrak behar dituzten ekipamendu astunak.
- Kanpoko sistema elektrikoak:Euria, hautsa, hezetasuna eta ingurumen-baldintza aldakorren eraginpean dauden ekipoak.
- Ekipamendu elektroniko espezializatuak:Zirkuitu anitzeko kableatu trinkoa behar duten aplikazioak ingurumen-zigilatzearekin.
Aplikazio zehatzak beharrezko materiala, dimentsioak, zigilatzeko egitura eta baliozkotze metodoa zehazten ditu. Baliteke babestutako barruko kontrol-sistema baterako egokia den osagai bat ageriko motorraren konpartimendurako edo kanpoko makina astunetarako egokia ez izatea.
Nola instalatu behar da alanbre zigilu bat?
Instalazio zuzena ezinbestekoa da kalitate handiko zigilu batek ere eraginkortasuna gal dezakeelako hondatuta, gaizki kokatuta edo desegokiko alanbre batekin parekatzen bada.
- Ikuskatu zigilua:Egiaztatu ebakidurak, pitzadurak, deformazioak, flashak, kutsadurak edo ikusten diren beste akatsik.
- Berretsi kableen bateragarritasuna:Egiaztatu alanbrearen diametroa zehaztutako zigilatzeko tartearekin bat datorrela.
- Prestatu kablea:Ziurtatu alanbre-jaka garbia eta kaltetu gabe dagoela.
- Jarri zigilua ondo:Ziurtatu zigilatzeko osagaia konektorearen diseinuaren arabera orientatuta dagoela.
- Sartu terminala arretaz:Saihestu zigilatzeko ezpaina urratu edo biribiltzea terminala sartzean.
- Egiaztatu terminalen atxikipena:Egiaztatu terminala posizio eta blokeo-mekanismo egokira iritsi dela.
- Ikuskatu azken muntaia:Egiaztatu zigiluaren posizioa eta konektorearen lotura-egoera probatu aurretik.
Ekoizpen automatizaturako, zigilua txertatzeko ekipoekin, tresnerekin, muntatzeko abiadurarekin eta lubrifikazio-eskakizunekin bateragarritasuna ere ebaluatu behar da. Gehiegizko txertatzeko indarrak zigilua edo alanbrea kaltetu dezake, eta nahikoa konpresio ezak ingurumenaren babesa murriztu dezake.
Gaizki aukeratutako zigilu batek zer arazo sor ditzake?
Konektoreen zigilatzeko arazo asko zigiluaren eta benetako aplikazioaren arteko desadostasunetik sortzen dira, zigilatzeko sistemaren beraren kontzeptutik baino.
| Arazo potentziala | Kausa posiblea | Gomendatutako Prebentzioa |
|---|---|---|
| Ura edo hezetasuna sartzea | Dimentsio okerrak edo konpresio nahikoa ez | Egiaztatu hariaren eta barrunbearen neurriak |
| Zigiluaren urratzea | Gehiegizko txertatzeko indarra edo ertz zorrotzak | Muntaia-tresneria eta osagaien geometria berrikustea |
| Hariaren mugimendua | Atxikipen eskasa edo zigilatzeko egitura desegokia | Egiaztatu konektorearen eta zigiluen bateragarritasuna |
| Gogortzea edo pitzatzea | Ingurune eragilerako desegokia den materiala | Hautatu gomazko konposatu bateragarri bat |
| Gehiegizko muntaketa-indarra | Zigiluaren tamaina okerra edo gehiegizko interferentzia | Dimentsioak eta gogortasuna optimizatu |
| Zigiluaren deformazio goiztiarra | Epe luzerako konpresioa edo tenperaturaren esposizioa | Konpresioaren portaera eta zerbitzu-baldintzak ebaluatzea |
Arazo hauek erakusten dute zergatik erosteko erabakiak zehaztapen tekniko osoetan oinarritu behar diren prezioan edo itxuran bakarrik.
Nola hobetzen du fabrikazio pertsonalizatuak konektoreen zigilatzea?
Zigilatzeko osagai estandarrak praktikoak dira konektoreak eta kablearen neurriak ezarritako diseinuarekin bat datozenean. Hala ere, OEM eta industria-proiektu askok geometria pertsonalizatua behar dute, konektoreen barrunbe bereziengatik, alanbreen diametro ezohikoengatik, instalazio-espazio mugatuagatik edo ingurumen-baldintza zorrotzengatik.
Fabrikazio pertsonalizatuari esker, zigilatzeko profila, dimentsioak, materiala, gogortasuna, kolorea eta ekoizpen prozesua bezeroaren aplikazioaren inguruan garatzen dira.
Adibidez, pertsonalizatutako 12 pin alanbre-zigilu proiektu batek eska dezake:
- Barne-diametro pertsonalizatuak hari zehaztapen desberdinetarako
- Kanpoko geometria berezia jabedun konektoreen karkasa baterako
- Ezpain zigilatzeko diseinu desberdinak
- Gomaren gogortasun espezifikoa
- Zirkuitua identifikatzeko kolore pertsonalizatuak
- Materialen aukeraketa tenperatura edo esposizio kimikoaren arabera
- Marrazki, lagin edo 3D datuetatik abiatuta garatutako tresneria
- Dimentsio-kontrol koherentea bolumen handiko ekoizpenerako
Zhejiang Guoming Rubber Technology Co., Ltd.kontuan hartu daiteke konektore elektrikoen aplikazioetarako gomazko zigilatzeko osagai pertsonalizatuak eskuratzean. OEM proiektuetarako, garapenaren hasieran informazio tekniko osoa emateak alferrikako laginketa-zikloak murrizten lagun dezake eta konektoreen diseinatzailearen, zigiluen fabrikatzailearen eta muntaia taldearen arteko komunikazioa hobetzen lagun dezake.
Zer galdetu behar diote erosleek alanbre zigiluen fabrikatzaile bati?
Hornitzaile bat hautatu aurretik, erosketa-taldeek kontrol-zerrenda tekniko argia ezarri behar dute. Honek aplikazio desegoki batean zuzena dirudien osagai bat erabiltzea saihesten du.
✓ Zein gomazko material daude eskuragarri?
✓ Zein hari-diametro-tarte har dezake zigiluak?
✓ Hornitzaileak marrazki edo laginen arabera fabrikatu al dezake?
✓ Hornitzaileak tresna pertsonalizatuak garatu al ditzake?
✓ Zein dimentsio-perdoia mantendu daiteke?
✓ Zein tenperatura eta ingurumen baldintzetarako diseinatu da materiala?
✓ Ekoizpen-laginak eman daitezke masa-ekoizpenaren aurretik?
✓ Zein kalitate ikuskatzeko prozedura daude eskuragarri?
✓ Hornitzaileak bolumen handiko OEM ekoizpena onartzen al dezake?
✓ Hornitzaileak lotez lote kalitate koherentea eman al dezake?
Industri eta automobilgintzako programetarako, erosleek ekoizpenaren koherentzia, trazabilitatea, komunikazio teknikoa, tresnen kudeaketa, ontziratzea, entregatzeko gaitasuna eta epe luzerako hornikuntza-egonkortasuna ere kontuan hartu behar dituzte.
Hornitzaile-harreman fidagarri batek lehen laginetik haratago luzatu behar du. Epe luzerako konektoreen errendimendua materialaren propietate egonkorrak, dimentsio-zehaztasuna eta ekoizpen-kontrolak lote anitzetan mantentzearen araberakoak dira.
Maiz egiten diren galderak
Zein da konektore elektrikorako 12 pin alanbre zigiluaren helburu nagusia?
Bere helburu nagusia da 12 posizioko konektore elektriko batean alanbreen sarrera-puntuak zigilatzea eta konektore-sisteman ura, hautsa eta ingurumeneko beste kutsatzaile batzuk sartzea murriztea.
Silikonazko goma egokia al da 12 pin alanbre zigilu baterako?
Silikonazko kautxua konektore elektrikoen zigilatzeko aplikazio askotan egokia izan daiteke bere malgutasuna eta tenperatura errendimendua direla eta. Hala ere, azken materialaren aukeraketa benetako tenperatura, kimiko, mekaniko eta ingurumen eskakizunetan oinarritu behar da.
12 pin alanbre zigiluak konektore osoa iragazgaitza egiten al du?
Berez ez. Ingurumenaren babesa konektore-multzo osoaren araberakoa da, karkasa, terminalak, alanbre-zigiluak, gainazalak, tapoiak, blokeo-ezaugarriak eta muntaiaren kalitatea barne.
12 pin alanbre zigilu bat pertsonalizatu al daiteke?
Bai. Fabrikatzailearen eta aplikazioaren arabera, neurriak, zigilatzeko profilak, materiala, gogortasuna, kolorea eta beste ezaugarri batzuk pertsonalizatu daitezke ingeniaritza-baldintzen arabera.
Nola aukeratzen dut alanbre zigiluaren tamaina egokia?
Hasi benetako alanbrearen kanpoko diametroarekin eta konektorearen barrunbearen dimentsioekin. Zigiluak konpresio egokia eman behar du, gehiegizko txertatzeko indarrik sortu edo alanbre-jaka kaltetu gabe.
Erabili al daitezke alanbre zigiluak automobilgintzako aplikazioetan?
Bai. Alanbre-zigiluak oso erabiliak dira automozio-konektore zigilatuen eta kable-arnesen sistemen parte gisa. Material eta diseinu egokia ibilgailuaren kokapenaren eta ingurumen baldintzen araberakoa da.
Zergatik da garrantzitsua gomaren gogortasuna?
Gogortasunak malgutasuna, konpresioa, txertatzeko indarra, zigilatzeko kontaktua eta epe luzerako deformazio-jokaera eragiten du. Gogortasun egokia konektorearen diseinuarekin eta kableen dimentsioekin batera zehaztu behar da.
Zer informazio eman behar dut alanbre-zigilu pertsonalizaturako aurrekontu baterako?
Informazio erabilgarria marrazkiak, laginak, konektorearen barrunbearen dimentsioak, alanbrearen diametroa, materialaren eskakizunak, funtzionamendu-tenperatura, ingurumen-baldintzak, espero den kantitatea, aplikazioa eta beharrezko probak edo kalitate-zehaztapenak dira.
Azken Gogoetak
A Konektore elektrikorako 12 pin alanbre zigiluaZirkuitu anitzeko konexio elektriko baten fidagarritasunean zeregin garrantzitsua duen osagai txiki bat da. Bere eraginkortasuna materialaren, geometriaren, hariaren tamainaren, konektorearen barrunbearen, konpresioaren, muntatze-prozesuaren eta ingurune-baldintzen arteko elkarrekintzaren araberakoa da.
Ingeniaritza taldeentzat, urrats garrantzitsuena zigilatzeko materiala eta dimentsioak hautatu aurretik funtzionamendu-ingurune osoa definitzea da. Erosketa taldeetarako, hornitzaileen gaitasunak, fabrikazioaren koherentzia, pertsonalizaziorako laguntza eta kalitate kontrola kontuan hartu behar dira unitateko prezioarekin batera.
Osagai estandar batek baldintzak bete ezin dituenean, OEM-ek diseinatutako alanbre-zigilu batek konektore-sistemarako doikuntza zehatzagoa eman dezake. Ingeniaritza-planoetatik, laginetatik edo dimentsioko zehaztapenetatik zuzenean lan egiteak ere lagun diezaieke fabrikatzaileei azken aplikazioarekin hobeto egokitzen den zigilatzeko irtenbide bat garatzen.
12 pin alanbre zigiluen irtenbide pertsonalizatua behar duzu?
Zure proiektuak konektore elektrikorako 12 pin alanbre zigilu pertsonalizatua eskatzen badu, material profesionalen aukeraketa, doitasun neurriak edo OEM gomazko zigilatzeko osagaiak,Zhejiang Guoming Rubber Technology Co., Ltd.zure proiektuari laguntza eman diezaioke zehaztapenen berrikuspenetik eta laginaren garapenetik ekoizpenera arte.
Jar zaitez gurekin harremanetanzure marrazkiekin, laginekin, alanbreen zehaztapenekin, konektoreen dimentsioekin, aplikazioen eskakizunekin eta zenbatetsitako eskaera-kopuruarekin zure proiekturako alanbre zigilatzeko irtenbide egokia eztabaidatzeko.
